生物液氮儲存容器

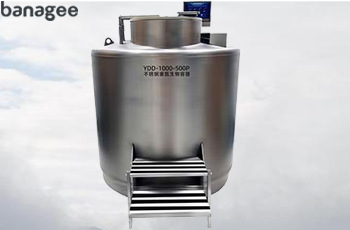

貝納吉YDD-800-445P YDD-850-465P YDD-1000-526P YDD-1800-635R大型智能氣相液氮儲存罐
貝納吉YDD-800-445P YDD-850-465P YDD-1000-526P YDD-1800-635R大型智能氣相液氮儲存罐，采用液氮儲存智能管理終端控制，自動溫度監測、LN2液位監控和自動液氮補充控制，兼容液氮?dú)庀嗪鸵合鄡?chǔ)存模式，可用于生物樣本-190℃的深低溫長期儲存。
設備名稱：智能氣相液氮儲存罐 Cryogenic Storage Systems
制 造 商：四川貝納吉液氮生物容器有限公司 產 地：中國
品 牌：貝納吉(Banagee)
型 號：YDD-800-445P YDD-800-445R YDD-850-465P YDD-1000-526P YDD-1800-635R
應用配置方案：見【訂貨指南】
1、主要功能用途
貝納吉YDD-800-445P、YDD-850-465P、YDD-1000-526P、YDD-1800-635R大型智能氣相液氮儲存罐，采用智能液氮儲存管理系統控制，具有自動溫度監測、LN2液位監控和自動液氮補充控制功能，兼容液氮?dú)庀嗪鸵合鄡?chǔ)存模式，用于生物實驗樣本-190℃的深低溫狀態安全儲存。
2、性能特征
貝納吉YDD-800-445P、YDD-850-465P、YDD-1000-526P、YDD-1800-635R大型智能氣相液氮儲存罐基于微處理器實現溫度及液位監控嚴密監控，確保設備運行平穩。
2.1 溫度控制均勻可靠
采用高導熱率鋁合金材質托盤和Pt1000溫度傳感器，保證整個罐子內部的溫度均勻穩定，氣相儲存時整個儲存區域溫差不超過10℃，凍存架頂部可低至-190℃。
即使在長時間開蓋狀況下也能保證整個罐子內部的溫度均勻及穩定。
2.2 液氮熱氣旁路
YDD-800-445P、YDD-850-465P、YDD-1000-526P、YDD-1800-635R大型智能氣相液氮儲存罐采用熱氣旁路設計，可在液氮注入前，先排除管道中處于室溫溫度的氮?dú)?，確保在輸入液氮前先將這部分室溫氮?dú)馀懦?，避免輸入液氮過程中溫度較高的氮?dú)膺M(jìn)入罐內造成內部溫度波動，同時也減少了液氮消耗。
2.3 全自動液氮填充功能
基于微處理器的 LN2 液位控制，兼容差壓式及電容式液位傳感器
自動補給液氮，安全、省力和可靠。
環形液氮填充管路位于真空層中，既可增加凍存空間，又避免凍存架取放時損傷液氮填充系統。
兼容手動和自動兩種補液控制模式，操作體驗更靈活。
2.4 人性化操作方便
大口徑開口結合鉸鏈?zhǔn)介_(kāi)啟方式和可旋轉的樣品存儲扇區設計，便于樣本存取。
具備一鍵除霧功能，方便查找及取放樣品。
設置供操作者登踏站立操作的一體式折疊臺階、輔助工作臺以及旋轉扇形分區設計，確保設備易操作性。
罐體自帶腳輪和制動裝置。

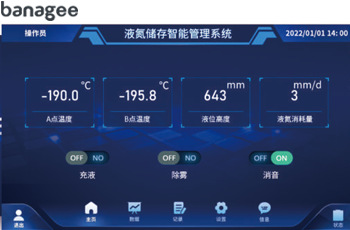

2.5 液氮儲存智能監控管理系統
配備10英寸安卓觸摸屏實時全面監控液氮貯存系統工作狀態。以圖表形式形象直觀顯示液氮罐罐體高低點溫度、液位高度、電磁閥開關狀態以及運行時間等運行狀態參數。
可自動記錄運行數據，支持?jǐn)?shù)據永久保存，可通過U盤導出數據。
具有有線/無線/WiFi/4G等多種通信方式，支持兼容多種主流通訊協議，將監控信號傳輸?shù)街行挠?jì)算機統一集中監測，實現聯網監控、云端數據備份功能。
2.6 安全報警自我診斷功能
多種報警功能(液位報警、溫度報警、超限報警、傳感器故障報警、開蓋超時報警、補液超時報警、短信遠程報警、電源報警等+余種報警功能)。
本地聲光報警功能。
支持WiFi遠程監控及報警功能，并具備多級權限管理和多種報警機制。
電話/短信/微信/郵件等遠程報警功能
控制系統標配遠程監控功能，報警即向指定的手機打電話或者發送短信，電腦端導出歷史數據，配置無線液位及監控系統。
2.7 管理權限控制功能
具有系統操作權限分級管理功能，實現系統運行的安全密碼保護。
3、主要技術規格
貝納吉YDD-800-445P、YDD-850-465P、YDD-1000-526P、YDD-1800-635R大型智能氣相液氮儲存罐液氮容積800-1800L，2mL凍存管最大容量39200-95200管。
型號 | YDD-800-445P | YDD-800-445R | YDD-850-465P | YDD-1000-526P | YDD-1800-635R |
氣相儲存模式下托盤底部液氮容量 | 133 L | 133 L | 165 L | 200 L | 296 L |
氣相儲存模式下靜態液氮續航時長 | 18 days | 18 days | 25 days | 25 days | 30 days |
罐體液氮總有效容量 | 800 L | 800 L | 890 L | 1162 L | 1854 L |
液相儲存模式下液氮續航時長 | 118 days | 118 days | 130 days | 125 days | 177 days |
罐體口徑 | 445 mm | 445 mm | 465 mm | 520 mm | 635 mm |
罐體內部有效高度 | 840 mm | 840 mm | 765 mm | 887 mm | 906 mm |
罐體總高 | 1650 mm | 1650 mm | 1600 mm | 1790 mm | 1750 mm |
罐體操作高度 | 1087 mm | 1087 mm | 997 mm | 1130 mm | 1142mm |
罐體外徑 | 1090 mm | 1090 mm | 1190 mm | 1256 mm | 1565 mm |
罐體空重 | 394.2 kg | 394.2 kg | 400 kg | 580 kg | 805kg |
滿載總重量 | 1040 kg | 1040 kg | 1112 kg | 1526 kg | 2270kg |
5×5管盒凍存架配置數量 | 16 個 | 12 個 | 4 個 | 20 個 | 14個 |
10×10管盒凍存架配置數量 | 24 個 | 26 個 | 32 個 | 32 個 | 60個 |
方形凍存架層數 | 14層 | 14層 | 13層 | 15層 | 15層 |
1.2/1.8/2mL內旋蓋管總?cè)萘?/span> | 39200管 | 40600管 | 42900管 | 55500管 | 95250管 |
25mL血袋盒容量 | 8層×388盒 | 8層×388盒 | 7層×476盒 | 9層×536盒 | 9層×814盒 |
50m L容量 | 8層×240盒 | 7層×232盒 | 7層×300盒 | 9層×332盒 | 9層×494盒 |
250mL血袋盒容量 | 5層×184盒 | 5層×176盒 | 4層×228盒 | 5層×256盒 | 5層×388盒 |
500mL血袋盒容量 | 5層×124盒 | 5層×116盒 | 4層×156盒 | 5層×168盒 | 5層×264盒 |
4、安裝運行條件
貝納吉YDD-800-445P YDD-850-465P YDD-1000-526P YDD-1800-635R大型智能氣相液氮儲存罐運行需滿足以下條件。
安裝場地：具有良好通風條件的地下室或地面一層實驗室。
工作環境溫度：通風良好，18℃ - 27℃。
工作環境濕度：相對濕度小于50% R.H.。
工作環境氣壓：8.2 psi（57.2 kPa）- 14.7 psi（101kPa ≈1標準大氣壓）。
工作電源：230V 50Hz
工作液氮供應：22-35 psig (1.52 - 2.41 bar或0.15 - 0.24 Mpa)低壓LN2供應罐。
5、系統組成
貝納吉YDD-800-445P YDD-850-465P YDD-1000-526P YDD-1800-635R大型智能氣相液氮儲存罐標準配置包括主機及智能控制單元、6英尺液氮輸送軟管、5×5格及9×9格凍存盒用方形凍存架一套。血袋盒凍存架為可選配置。
此外，智能氣相液氮儲存罐需連接低壓自增壓液氮補給罐，便于系統自動及時補充液氮。

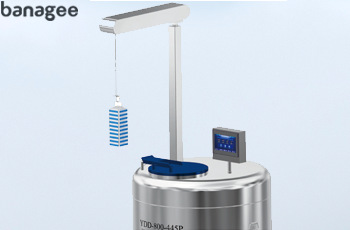

此外，設備還可選配機械式吊臂，提升使用便捷性和安全性。
6、基本耗材
（略）
7、訂貨指南
貝納吉YDD-800-445P YDD-850-465P YDD-1000-526P YDD-1800-635R大型智能氣相液氮儲存罐系統工作配置由液氮罐主機、凍存架及自增壓液氮補給罐組成。
名稱 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
890L氣相存儲液氮罐 | 貝納吉 | YDD-850-465P | 1套 | 不銹鋼氣相存儲液氮罐 液氮總有效容量：890 L 氣相儲存模式下液氮容量：165 L 氣相儲存模式下液氮續航時長：25 days | 詢價 詢價 |
1000L氣相存儲液氮罐 | 貝納吉 | YDD-1000-526P | 1套 | 不銹鋼氣相存儲液氮罐 液氮總有效容量：1162 L 氣相儲存模式下液氮容量：200 L 氣相儲存模式下液氮續航時長：25 days | 詢價 詢價 |
1800L氣相存儲液氮罐 | 貝納吉 | YDD-1800-635R | 1套 | 不銹鋼氣相存儲液氮罐 液氮總有效容量：1854 L 氣相儲存模式下液氮容量：296 L 氣相儲存模式下液氮續航時長：30 days | 詢價 詢價 |
230L自增壓液氮補給罐 | 貝納吉 | YDZ-230 | 1臺 | 液氮有效容積：230 L 罐體外徑：656 mm 罐體空重：137 kg 液氮靜態蒸發率 ：2.5 L/day 標準輸出工作壓力：0.05 Mpa 液氮輸出流速：10 L/min | 詢價 詢價 |
300L自增壓液氮補給罐 | 貝納吉 | YDZ-300 | 1臺 | 液氮有效容積：300 L 罐體外徑：806 mm 罐體空重：143 kg 液氮靜態蒸發率 ：3 L/day 標準輸出工作壓力：0.05 Mpa 液氮輸出流速：10 L/min | 詢價 詢價 |
500L自增壓液氮補給罐 | 貝納吉 | YDZ-500 | 1臺 | 液氮有效容積：500 L 罐體外徑：958 mm 罐體空重：208 kg 液氮靜態蒸發率 ：5 L/day 標準輸出工作壓力：0.05 Mpa 液氮輸出流速：10 L/min | 詢價 詢價 |
-
